Auswertung von Verknüpfungen (Quam 5.3)

Ist lediglich die Existenz von Verknüpfungen zwischen Elementen interessant, können diese übersichtlich durch die Erweiterte Referenzmatrix dargestellt werden (vgl. Kapitel 0). Ist wiederum die Verknüpfung im Kontext des Elements wichtig, dann können diese auf den einzelnen Elementansichten eingesehen werden (vgl. Kapitel Bearbeiten und Verknüpfen von Elementen (Quam 5.3)).

Ist eine Verknüpfung aber im prozessualen (grafischen) Sinne interessant, dann kann diese als Filter auf der Zeichnung eines Elements dargestellt werden. Dabei wird die Mehrsprachigkeit (vgl. Kapitel Mehrsprachige Modellierung (optional) (Quam 5.3)) voll unterstützt. D.h. sowohl die Zeichnungen als auch die Elementinformationen werden mehrsprachig angezeigt. Weiterhin werden alle Anzeigeerweiterung der normalen Zeichnungsansicht unterstützt.

Konfiguration der Auswertung von Verknüpfungen

Beim „Gefilterte Diagrammansicht“ handelt es sich um einen Webpart, welcher auf jeder Elementansicht (z.B. eine Dispform) einer Quam-Liste platziert werden. Er darf jedoch nicht auf einer Seite zusammen mit dem „QUAM Visio Modeler“ – Webpart oder mehrfach platziert werden.

In den Webparteinstellungen kann der Speicherort der Zeichnungselemente ausgewählt werden. Weiterhin kann die Referenzliste und die darin geltende Hierarchie von Elementen angegeben werden. Für alle Verbindungen zwischen den gewählten Listen, können entsprechende Farbwerte gewählt werden, und angegeben werden, ob diese durch eine Farbe visualisiert werden sollen, oder in einem Tooltip erscheinen sollen. Die Reihenfolge der spezifizierten Verknüpfungen ist für mehrfache Anwendung der Farbfilter entscheidend

Aufbau Baumansicht

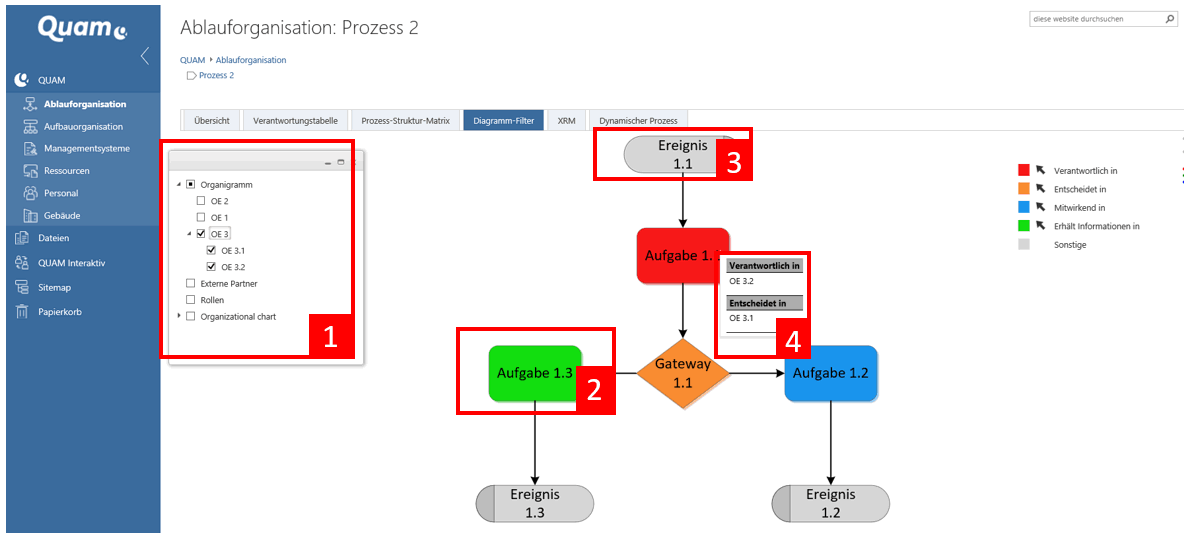

Die auszuwertenden Elemente der Verknüpfungen werden als eine Baumdarstellung (1) ausgewertet und sind darin auf Basis einer konfigurierten Hierarchie navigier- und selektierbar. Die Herkunft der Elemente stammt aus einer Referenzliste, vom Typ einer Quam-Liste. Die inhaltliche Voraussetzung ist, dass die Elemente dieser Referenzliste auf die Liste mit der aktuellen Darstellung referenziert sind.

Filter

Für alle in der Baumansicht selektierten Elemente wird der Filter angewendet. Dazu werden alle Zeichnungselemente evaluiert. Wenn eine Verknüpfung zwischen einem Zeichnungselement und einem im Baum selektierten Element besteht wird das Zeichnungselement entsprechend der Reihenfolge der Konfiguration eingefärbt, z.B. (2). Existiert für ein Zeichnungselement keine Verknüpfung, dann wird es konfigurabel zur besseren Vergleichbarkeit ausgegraut (3).

Tooltips

Genauso wie der Filter, wird auch der Tooltip für alle selektierten Elemente der Baumansicht angewendet und alle Zeichnungselemente evaluiert. Wenn eine Verknüpfung zwischen einem Zeichnungselement und einem im Baum selektierten Element besteht wird ein Tooltip am Zeichnungselement dasrgestellt, welcher die Art der Verknüpfung entsprechend der Reihenfolge der Konfiguration aufzeigt.
