Bilder einfügen - transparente Shapes  (Quam 5.3)

Für die Erstellung zum Beispiel von Prozesslandkarten oder Gebäudeplänen, können Sie auf Wunsch auch vorhandene Grafiken einbinden und mit transparenten Shapes überlagern.

Öffnen Sie die Registerkarte |Einfügen auf der Ribbonleiste, klicken Sie |Grafik und wählen Sie im File-Browser das gewünschte Bild aus.

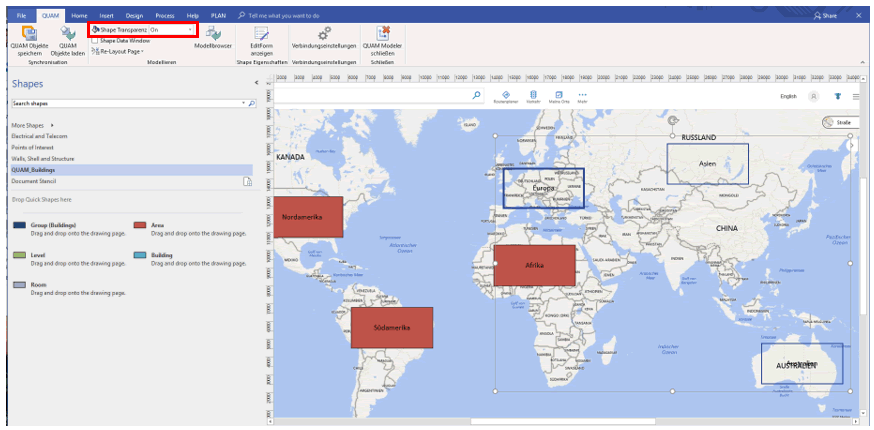

Ziehen Sie die entsprechenden Shapes auf die Bereiche, die Sie als Elemente im Quam speichern und nutzen möchten, benennen Sie die Shapes und aktivieren Sie die Transparenz, indem Sie auf der Registerkarte |QUAM die Funktion |Shape Transparenz auf On setzen.

Füllung und Rahmen der Shapes werden dadurch farblos, die Schrift bleibt sichtbar und kann nach Wunsch formatiert werden.

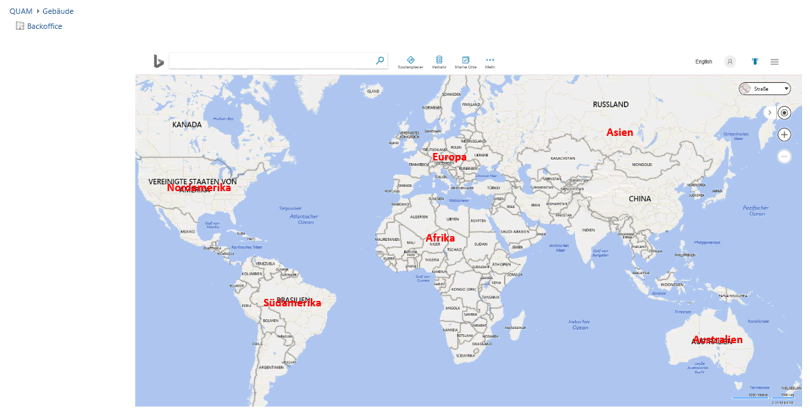

Zurück im Quam Browser-Fenster gelangt der Nutzer per Klick auf das transparente Shape in die Eigenschaften des entsprechenden Elementes und kann dort Informationen einsehen oder hinterlegen.
