Quam Beziehungen modellieren (Quam 5.3)

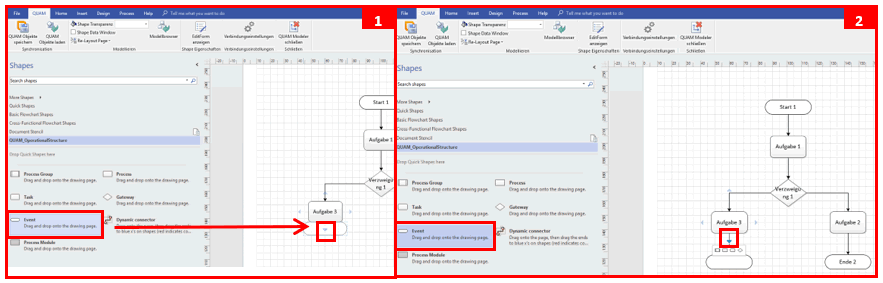

Variante 1: Sie können automatisch Verbinder zwischen den Shapes erzeugen. Ziehen Sie dazu das gewünschte Shape per Drag & Drop auf eines der blauen Dreiecke (diese werden sichtbar, wenn sich der Mauszeiger in der Nähe des entsprechenden Shapes befindet). Verfärbt sich das Dreieck dunkelblau, so können Sie die Maustaste loslassen. Die Shapes werden nun automatisch miteinander verbunden.

Variante 2: Markieren Sie in der Shape-Palette das benötigte Shape. Führen Sie die Maus auf der Zeichenfläche über das Shape, mit dem das Neue verbunden werden soll und klicken Sie an der gewünschten Seite auf den blauen Pfeil. Das Shape wird inkl. Verbinder auf der Zeichenfläche abgelegt.

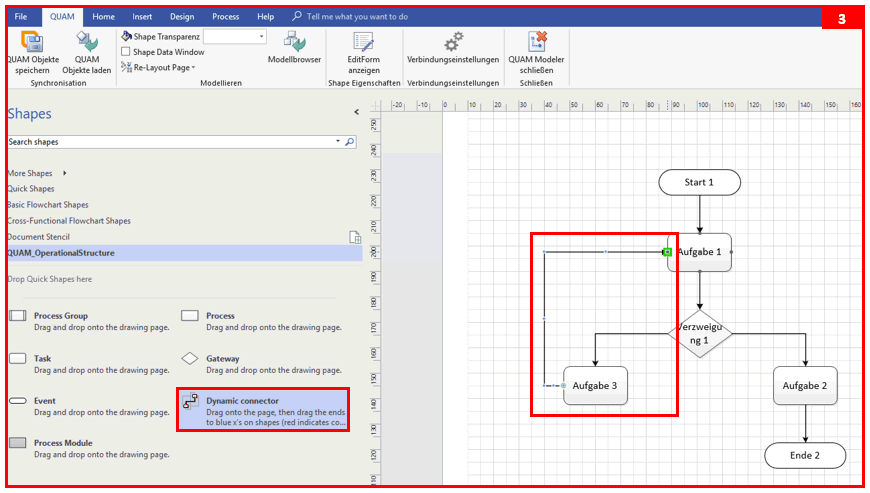

Variante 3: Verbinden Sie die Shapes auf der Zeichenfläche manuell miteinander. Ziehen Sie dazu  den „Dynamic Connector“ aus der Shape-Palette per Drag & Drop mit dem Anfang auf das gewünschte Shape und ziehen Sie dann den Pfeil auf das Shape mit dem die Verbindung hergestellt werden soll. Ein rot leuchtendes Quadrat signalisiert die Verbindung – lassen Sie die Maustaste jeweils erst los, wenn dieses angezeigt wird. Nutzen Sie diese Variante zum Beispiel für Rücksprünge auf vorhergehende Aufgaben.
